Подвески трубопровода ГОСТ 16127-70

Наша компания изготавливает подвески трубопровода, металлоконструкции, изделия из металла, стальные ростверки. Разрабатываем КМД, изготавливаем на собственном производстве, монтаж, сдача объекта в срок и с гарантией. Заявки присылайте на почту zakaz@npkenergy.com или звоните в офис +7 (920) 008-33-13 ответим на все интересующие вопросы.

Описание подвесок ПГ и ПМ

Подвески ПГ и ПМ являются важными элементами трубопроводных систем, предназначенными для удержания труб в проектном положении и компенсации нагрузок, действующих на них. Эти подвески используются в различных отраслях промышленности, за исключением систем, транспортирующих хладагент, и магистральных и внутристанционных электрических сетей.

Отличие подвесок ПГ и ПМ

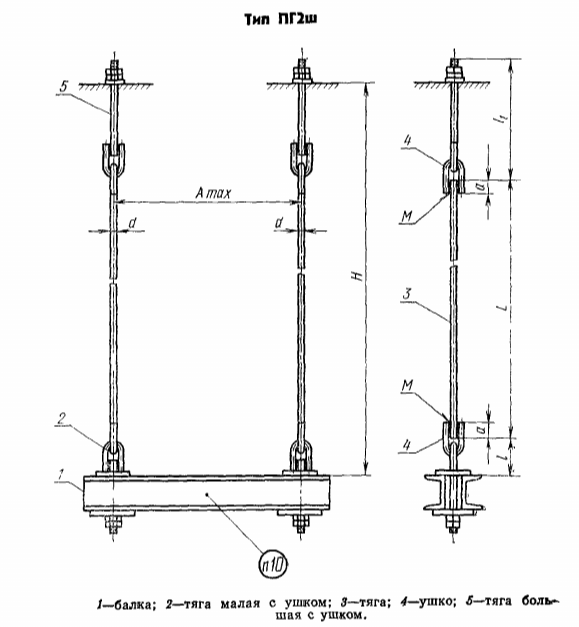

Подвески ПГ и ПМ отличаются друг от друга способом регулировки тяг. Подвеска ПГ регулируется с помощью гаек, что позволяет легко регулировать длину подвески и, следовательно, положение трубы. Подвеска ПМ, с другой стороны, регулируется с помощью муфты, что обеспечивает более точную настройку длины подвески.

Состав подвесок ПГ и ПМ также имеет некоторые отличия. Подвеска ПГ состоит из хомута, серьги, ушка, тяги и большой тяги с ушком. Хомут служит для крепления подвески к трубе, серьга и ушко используются для крепления тяги к хомуту и опорной конструкции соответственно. Тяга и большая тяга с ушком обеспечивают регулировку длины подвески.

Подвеска ПМ состоит из хомута, узла регулировки длины подвески с серьгой, ушка, тяги и проушины. Хомут, как и в подвеске ПГ, служит для крепления подвески к трубе. Узел регулировки длины подвески с серьгой используется для регулировки длины подвески с помощью муфты. Ушко и проушина служат для крепления тяги к хомуту и опорной конструкции соответственно.

Подвески ПМ производятся в двух исполнениях: приварные и соединяемые шарнирами. Приварные подвески крепятся к опорной конструкции с помощью сварки, в то время как соединяемые шарнирами подвески крепятся с помощью шарниров, что обеспечивает большую гибкость и возможность регулировки угла крепления.

Материалом изготовления деталей подвесок ПГ и ПМ является сталь различных марок, таких как 3сп5, 09г2с, 10, 20. Выбор марки стали зависит от требований нормативно-технической документации и условий эксплуатации подвески. Например, для подвесок, работающих в условиях высоких температур или больших нагрузок, может потребоваться использование более прочной стали.

Подвески ПГ и ПМ могут крепиться на горизонтальных трубах диаметром от 32 до 530 мм. Они способны выдерживать температуры до +450°С и давление до 100 кгс/см2, что делает их подходящими для использования в различных условиях эксплуатации.

В заключение можно сказать, что подвески ПГ и ПМ являются важными элементами трубопроводных систем, отличающимися по способу регулировки тяг и составу деталей. Они производятся из стали различных марок и могут крепиться на трубах разного диаметра, выдерживая высокие температуры и давление. Правильный выбор и установка подвесок ПГ и ПМ обеспечивают надежную работу трубопроводных систем и предотвращают повреждения труб и опорных конструкций.

Подвеска ПМ2у с двумя тягами, регулируемыми муфтами, и опорной балкой из угловой стали

Технические характеристики

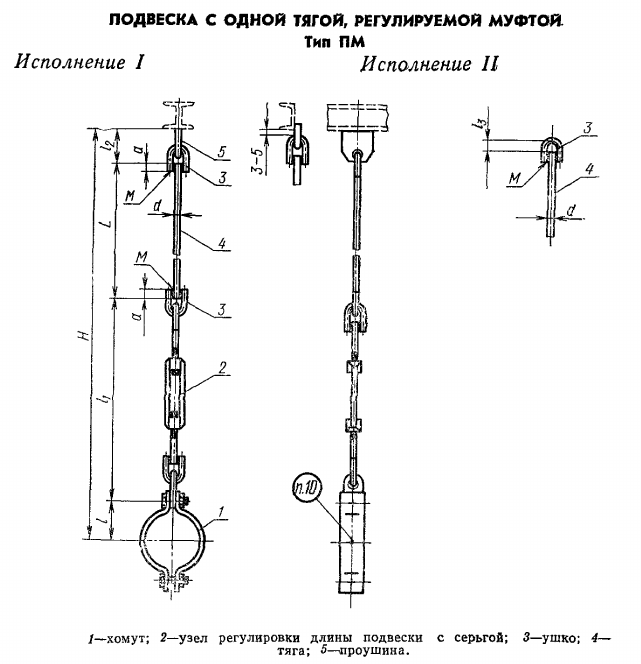

Подвеска ПМ с одной тягой, регулируемой муфтой

Технические характеристики

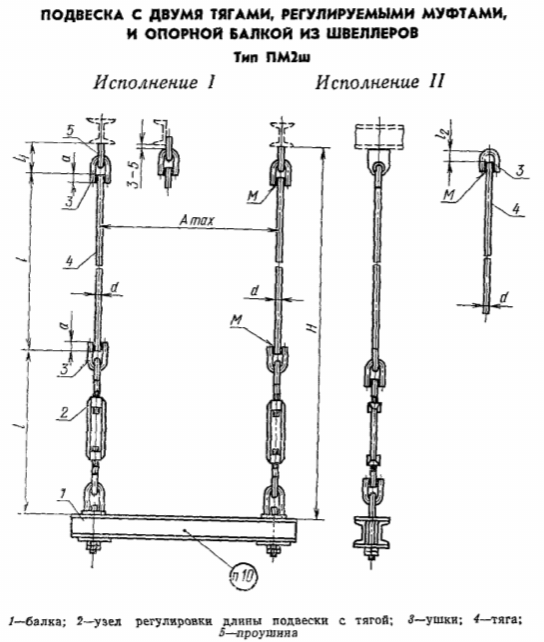

Подвеска ПМ2ш с двумя тягами, регулируемыми муфтами, и опорной балкой из швеллеров

Технические характеристики

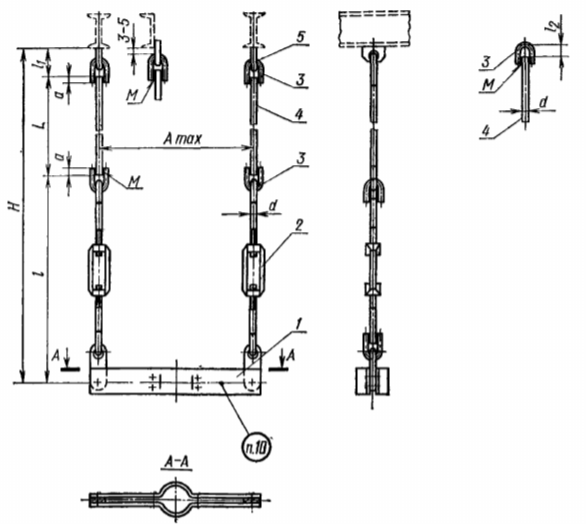

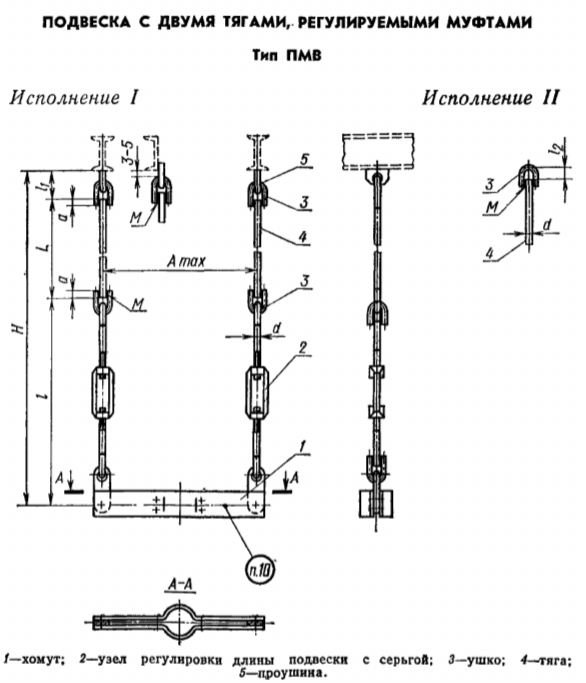

Подвеска ПМВ с двумя тягами, регулируемыми муфтами

Технические характеристики
