Наша компания изготавливает опоры ОСТ 34.10.610-93 — ОСТ 34.10.745-93, металлоконструкции, изделия из металла. Разрабатываем КМД, изготавливаем на собственном производстве, монтаж, сдача объекта в срок и с гарантией. Заявки присылайте на почту zakaz@npkenergy.com или звоните в офис +7 (920) 008-33-13 ответим на все интересующие вопросы.

Скользящие хомутовые опоры, производимые по ОСТ 34-10-617-93, предназначены для фиксации трубопроводов ТЭС и АЭС на заданной высоте. С их помощью трубопровод может компенсировать вертикальные нагрузки и избежать деформации, вызванной тепловым расширением из-за изменения температуры и других воздействий транспортируемой среды.

Согласно ОСТ 34-10-617-93, данные скользящие хомутовые опоры могут применяться в составе трубопроводной системы при следующих условиях: максимальная температура транспортируемой среды 425°С, номинальное давление 4 МПа и наружный диаметр трубы от 57 мм до 1620 мм.

Опоры изготавливаются из углеродистой стали (например, Ст3) или коррозионно-стойкой стали (например, 12Х18Н10Т, 09Г2С, 08Х18Н10Т). Опоры из углеродистой стали обычно покрываются транспортировочной грунтовкой ГФ-021, но могут быть покрыты и другими защитными покрытиями, такими как цинкосодержащие составы, порошковые краски или эпоксидные смолы.

Выбор соответствующих скользящих хомутовых опор в зависимости от требований конкретной трубопроводной системы поможет гарантировать надлежащую работу и долговечность трубопроводов в различных условиях эксплуатации.

Область применения скользящих хомутовых опор, выпускаемых по ОСТ 34-10-617-93, следующая:

Прокладка трубопроводов с наружными диаметрами от 57 мм до 1620 мм в системах ТЭС и АЭС.
Компенсация вертикальных нагрузок и предотвращение деформации трубопроводов из-за теплового расширения.
Использование в условиях максимальной температуры транспортируемой среды 425°С и номинального давления 4 МПа.

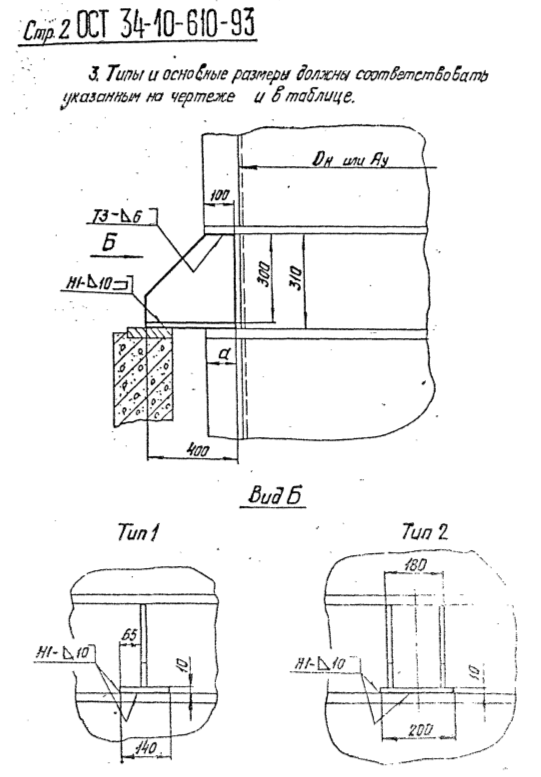

При изготовлении скользящих хомутовых опор используются рабочие чертежи из альбомов Л8-192.000 и Л8-194.000. Исполнение изделия привязывается к исполнению по чертежу в соответствии с приложением 3 ОСТ 34-10-617-93. Технические требования к опорам приведены в ОСТ 34-10-723 и ТУ 34-42-10380.

При установке скользящих хомутов из коррозионностойкой стали используются уплотнительные прокладки. Стандартные скользящие хомутовые опоры изготавливаются из стали марок Ст3; 20; 12Х18Н10Т. По заказу возможно изготовление из других марок стали, таких как 09Г2С; 08Х18Н10Т; 12ХМ; 10Х17Н13М2Т; 15Х5М и др.

Стандартное покрытие для скользящих хомутовых опор — отгрузочная грунтовка ГФ-021. По заказу возможно нанесение других антикоррозионных покрытий, таких как термодиффузионное цинкование, горячее цинкование, цинкосодержащие эмали, покрытия на основе эпоксидных смол и другие.

Технические характеристики

№	Наименование	Тип	Вертикальная нагрузка, кН	Диаметр Дн, мм	Ширина опоры, мм	Масса блоков, кг
1	57У-01 ОСТ 34-10-620-93	1	1,0	57	74	0,20
2	57К-02 ОСТ 34-10-620-93	1	1,0	57	74	0,30
3	57У-03 ОСТ 34-10-620-93	2	1,0	57	74	0,23
4	57К-04 ОСТ 34-10-620-93	2	1,0	57	74	0,34
5	76У-05 ОСТ 34-10-620-93	1	1,0	76	92	0,23
6	76К-06 ОСТ 34-10-620-93	1	1,0	76	92	0,35
7	76У-07 ОСТ 34-10-620-93	2	1,0	76	92	0,26
8	76К-08 ОСТ 34-10-620-93	2	1,0	76	92	0,41
9	89У-09 ОСТ 34-10-620-93	1	1,0	89	108	0,35
10	89К-10 ОСТ 34-10-620-93	1	1,0	89	108	0,49
11	89У-11 ОСТ 34-10-620-93	2	1,0	89	108	0,38
12	89К-12 ОСТ 34-10-620-93	2	1,0	89	108	0,55
13	108У-13 ОСТ 34-10-620-93	1	1,5	108	128	0,40
14	108К-14 ОСТ 34-10-620-93	1	1,5	108	128	0,57
15	108У-15 ОСТ 34-10-620-93	2	1,5	108	128	0,45
16	108К-16 ОСТ 34-10-620-93	2	1,5	108	128	0,67
17	133У-17 ОСТ 34-10-620-93	1	2,5	133	156	0,87
18	133К-18 ОСТ 34-10-620-93	1	2,5	133	156	1,07
19	133У-19 ОСТ 34-10-620-93	2	2,5	133	156	0,92
20	133К-20 ОСТ 34-10-620-93	2	2,5	133	156	1,09
21	159У-21 ОСТ 34-10-620-93	1	2,5	159	182	1,00
22	159К-22 ОСТ 34-10-620-93	1	2,5	159	182	1,24
23	159У-23 ОСТ 34-10-620-93	2	2,5	159	182	1,07
24	159К-24 ОСТ 34-10-620-93	2	2,5	159	182	1,38
25	219У-25 ОСТ 34-10-620-93	1	5,0	219	246	2,13
26	219К-26 ОСТ 34-10-620-93	1	5,0	219	246	2,54
27	219У-27 ОСТ 34-10-620-93	2	5,0	219	246	2,27
28	219К-28 ОСТ 34-10-620-93	2	5,0	219	246	2,82
29	273У-29 ОСТ 34-10-620-93	1	7	273	300	2,36
30	273К-30 ОСТ 34-10-620-93	1	7	273	300	2,57
31	273У-31 ОСТ 34-10-620-93	2	7	273	300	2,50
32	273К-32 ОСТ 34-10-620-93	2	7	273	300	3,15
33	325У-33 ОСТ 34-10-620-93	1	14	325	352	3,32
34	325К-34 ОСТ 34-10-620-93	1	14	325	352	4,22
35	325У-35 ОСТ 34-10-620-93	2	14	325	352	3,79
36	325К-36 ОСТ 34-10-620-93	2	14	325	352	4,56
37	377У-37 ОСТ 34-10-620-93	1	20	377	406	3,66
38	377К-38 ОСТ 34-10-620-93	1	20	377	406	4,75
39	377У-39 ОСТ 34-10-620-93	2	20	377	406	4,13
40	377У-40 ОСТ 34-10-620-93	2	20	377	406	5,50
41	426У-41 ОСТ 34-10-620-93	1	25	426	450	6,00
42	426У-42 ОСТ 34-10-620-93	1	25	426	450	7,06
43	426У-43 ОСТ 34-10-620-93	2	25	426	450	7,00
44	426К-44 ОСТ 34-10-620-93	2	25	426	450	8,06
45	478У-45 ОСТ 34-10-620-93	1	30	478	510	6,80
46	478К-46 ОСТ 34-10-620-93	1	30	478	510	8,20
47	478У-47 ОСТ 34-10-620-93	2	30	478	510	8,00
48	478К-48 ОСТ 34-10-620-93	2	30	478	510	9,20
49	530У-49 ОСТ 34-10-620-93	1	40	530	560	7,25
50	530К-50 ОСТ 34-10-620-93	1	40	530	560	8,35
51	530У-51 ОСТ 34-10-620-93	2	40	530	560	8,65
52	530К-52 ОСТ 34-10-620-93	2	40	530	560	10,0
