Прокладки спирально-навитые по ОСТ 26.260.454-99 представляют собой тип прокладок, состоящих из металлической полосы, спирально обернутой с внутренней или с обеих сторон слоем наполнителя из асбестовой бумаги, графитовой ткани или другого уплотнительного материала. Эти прокладки применяются для уплотнения фланцевых соединений в трубопроводах и арматуре.
Прокладки спирально-навитые широко используются в различных отраслях промышленности, включая нефтегазовую, химическую, энергетическую и другие секторы, где требуется надежное и герметичное соединение трубопроводов и оборудования. Они также применяются в системах с высокими давлениями и температурами, где другие типы прокладок могут быть менее эффективны.
Преимущества
прокладок спирально-навитых включают высокую устойчивость к агрессивным средам, хорошую упругость и компрессионные характеристики, а также возможность обеспечить герметичное соединение при высоких давлениях и температурах. Они обладают долгим сроком службы и устойчивы к механическим воздействиям.
Прокладки спирально-навитые по ОСТ 26.260.454-99 отличаются от других типов прокладок своим уникальным конструктивным исполнением, что обеспечивает высокую надежность и герметичность соединения. Эти прокладки могут быть изготовлены из различных материалов, таких как стали марок 12X18H10T, 08X18H10T, 20Х13 и других, в зависимости от условий эксплуатации и требований проекта.
Типы и размеры
Толщина наполнителей должна быть:
— паронита ТП-1 0,6 мм ± 0,1мм согласно ТУ 38.114202;
— паронита ТП-1р 0,6 мм ± 0,1 мм согласно ТУ 38.114285;
— паронита ПК 0,6 мм ± 0,1 мм согласно ГОСТ 481;
— пленки фторопластовой защитной Ф-4МБ-В 0,4 мм ± 0,02 мм;
— графитовой фольги «Графлекс» 0,6 мм ± 0,042 мм согласно V 57-1-1326778.
Прокладки могут изготавливаться из разных материалов и отличаться как размерами, так и конструкцией:

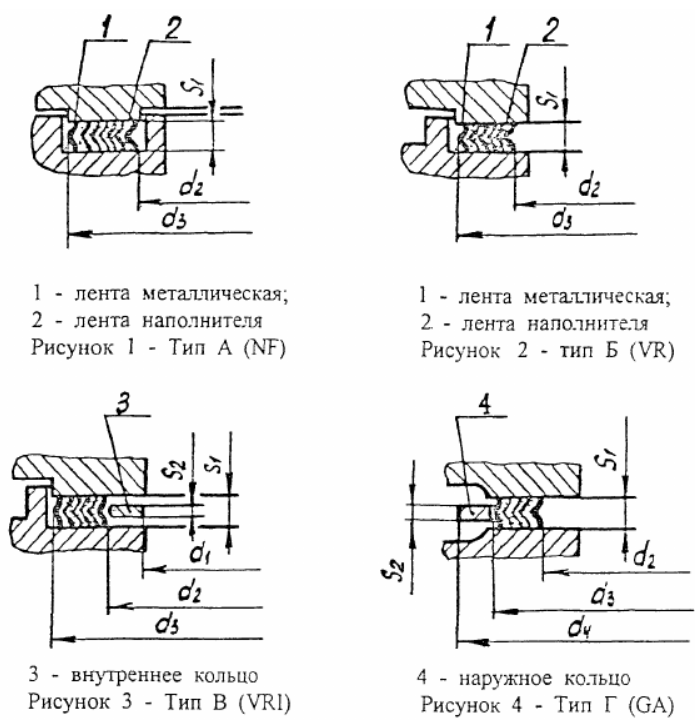

типа А, используемые вместе с фланцевыми соединениями 3-х существующих типов кольцеобразной формы, изготавливаются из 2-х спирально-навитых лент, для создания которых применяется коррозионно-стойкая сталь и наполнитель, но ограничительные кольца отсутствуют;
типа Б конструктивно похожи на тип А, но используемые для соединений фланцев «выступ-впадина»;
типа В востребованы для установки на соединения фланцев «выступ-впадина» и оснащаются внутренним соединительным кольцом;
типа Г устанавливаются на соединения фланцев с уплотнительной гладкой поверхностью и оснащаются снаружи соединительным кольцом;
типа Д предназначены, как и прокладки типа Г, для установки вместе с фланцами с гладкой поверхностью, но комплектуются на поверхности прокладок двумя ограничительными кольцами.
Область применения таких прокладок включает их использование для уплотнения межфланцевого соединения трубопроводной арматуры, присоединительных штуцеров, сосудов и оборудования, работающего при условном давлении в пределах 0,1- 20 МПа и температурах от +600 до -253 градуса Цельсия.
Плотность графитовой фольги должна быть 0,9 г/см3 ± 7 %.
Каркас должен изготавливаться из стальной ленты, не склонной к
межкристаллитной коррозии, марок 12Х18Н10Т, 12X18Н9, 08Х18Н10Т, Ш7Н13М2Т, 10X17H13M3T и др. по ГОСТ 4986.
Толщина внутренних и наружных ограничительных колец Si должна быть 3,0 мм +0,3 мм и. 2,4 мм +0,1 мм.
Внутренние ограничительные кольца должны изготавливаться из коррозионно-стойкой стали, нс склонной к межкристаллитной коррозии, по ГОСТ 5632 марок 12XI8II10T, 08X18HI0T, 10Х17Н13М2Т и др.
Наружные ограничительные кольца должны изготавливаться из углеродистой стали по ГОСТ 1050 марок 20, 35, 40 и др. при температуре рабочей среды до 300 °С или из коррозионно-стойкой стали по ГОСТ 5632 при температуре рабочей среды свыше 300 °С.
Марка материала наружных и внутренних ограничительных колец выбирается по согласованию с заказчиком.
Допускается применение упомянутых материалов по другой нормативной документации, не ухудшающей их качество.
Условное обозначение СНП должно состоять из обозначения типа СНП, вида наполнителя, размера внутреннего диаметра каркаса d2, номинального давления, толщины Si по металлическому каркасу и обозначения настоящего стандарта.
Пример условного обозначения:
Спирально-навитая прокладка типа В с видом наполнителя 1, с внутренним диаметром каркаса 51 мм, на давление рабочей среды 10,0 МПа, толщиной 4,5 мм СНП В — 1 — 51 — 10,0-4,5 ОСТ 26.260.454-99.
